Giải SGK Công nghệ 8 Chân trời sáng tạo Bài 3: Bản vẽ kĩ thuật

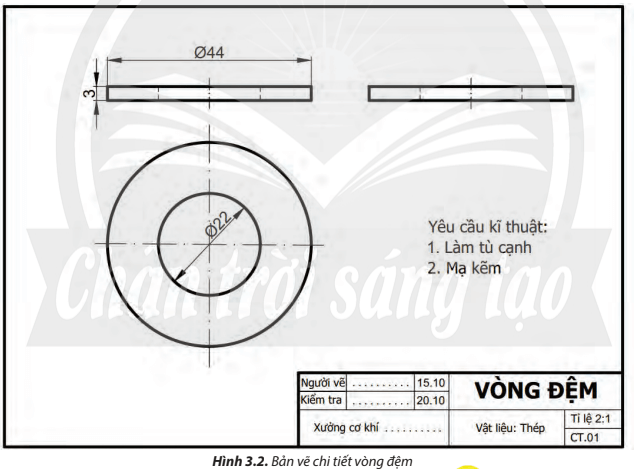

- Các thông tin về bản vẽ:

+ Yêu cầu: làm tù cạnh và mạ kẽm

+ Đường kính vòng ngoài: 44 mm

+ Đường kính vòng trong: 22 mm

+ Bề dày: 3 mm

+ Ngày vẽ: 15/10

+ Ngày kiểm tra: 20/10

+ Vật liệu: thép

+ Tỉ lệ vẽ: 2: 1

2. Bản vẽ lắp

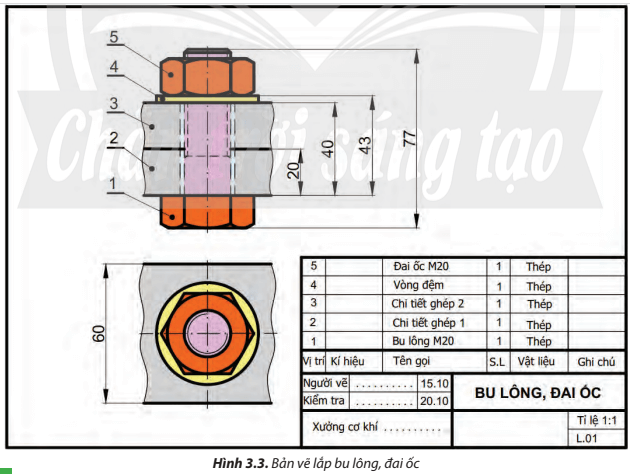

Khám phá 2 (trang 21) Công nghệ 8 Chân trời sáng tạo Bài 3: Hãy liệt kê các hình biểu diễn và các chi tiết được lắp với nhau trong bản vẽ lắp bu lông, đai ốc ở Hình 3.3.

Trả lời:

- Hình chiếu đứng, hình chiếu bằng.

- Các chi tiết được lắp với nhau:

1. Bu lông M20

2. Chi tiết ghép 1

3. Chi tiết ghép 2

4. Vòng đệm

5. Đai ốc M20

3. Bản vẽ nhà

Khám phá 3 (trang 22) Công nghệ 8 Chân trời sáng tạo Bài 3: Trên Hình 3.4 có các hình biểu diễn nào?

Trả lời:

- Trên hình có mặt cắt và mặt bằng

Khám phá 4 (trang 22) Công nghệ 8 Chân trời sáng tạo Bài 3: Bản vẽ nhà cho ta biết những thông tin nào của ngôi nhà?

Trả lời:

Bản vẽ nhà thể hiện hình dạng, kích thước các bộ phận của ngôi nhà; được dùng để thi công xây dựng ngôi nhà.

Bản vẽ nhà thường có các bình biểu diễn sau:

- Mặt đứng: là hình chiều đứng biểu diễn hình đạng bên ngoài của ngôi nhà, thường là hình chiếu mặt trước.

- Mặt bằng: là hình cắt bằng của ngôi nhà được cắt bởi mặt phẳng cắt nằm ngang đi qua các cửa sổ; thể hiện vị trí, kích thước các tường, cửa đi, cửa sổ, cách bố trí các phòng... Nếu nhà có nhiều tầng thì mỗi tầng được thể hiện bằng một bản vẽ mặt bằng riêng,

- Mặt cắt: là hình cắt của ngôi nhà khi dùng mặt phẳng cắt song song với mặt phẳng hình chiếu đứng hay mặt phẳng hình chiếu cạnh. Mặt cắt thể hiện các bộ phận và kích thước của ngôi nhà theo chiều cao.

Luyện tập

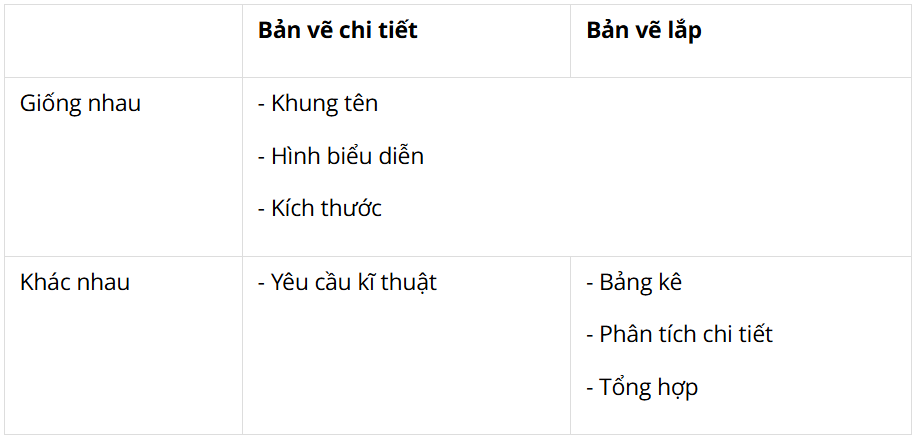

Luyện tập 1 (trang 24) Công nghệ 8 Chân trời sáng tạo Bài 3: So sánh nội dung cần đọc của bản vẽ chi tiết và bản vẽ lắp.

Trả lời:

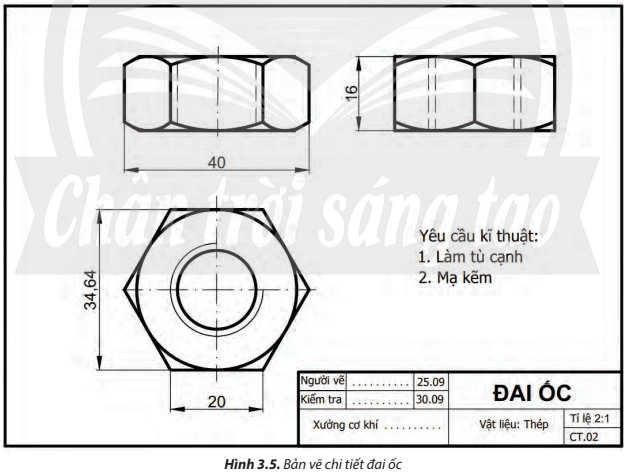

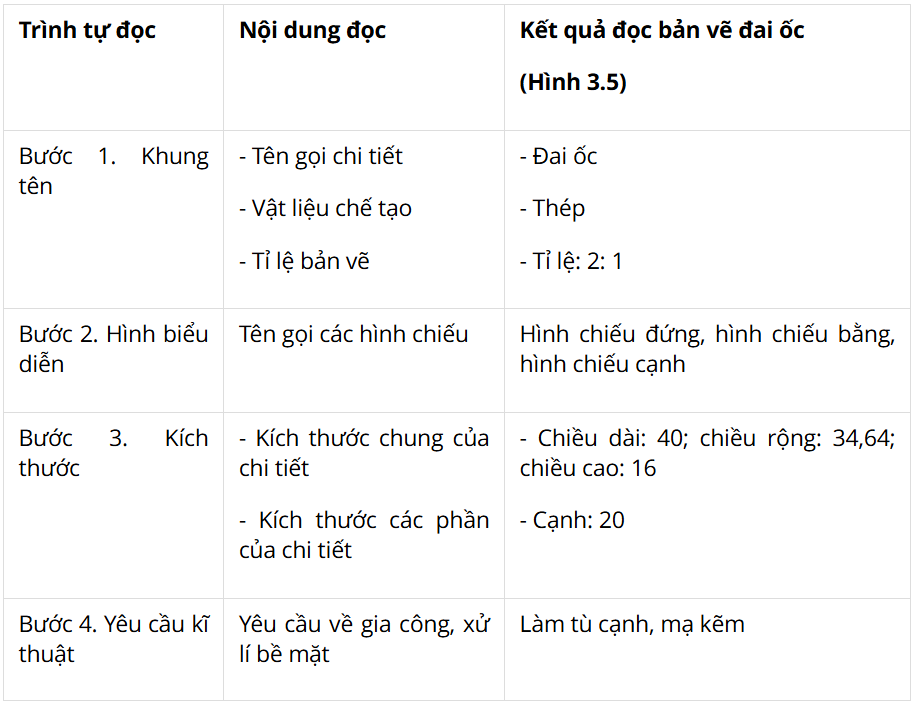

Luyện tập 2 (trang 24) Công nghệ 8 Chân trời sáng tạo Bài 3: Đọc bản vẽ chi tiết đai ốc (Hình 3.5) theo quy trình đã học và ghi kết quả vào vở.

Trả lời:

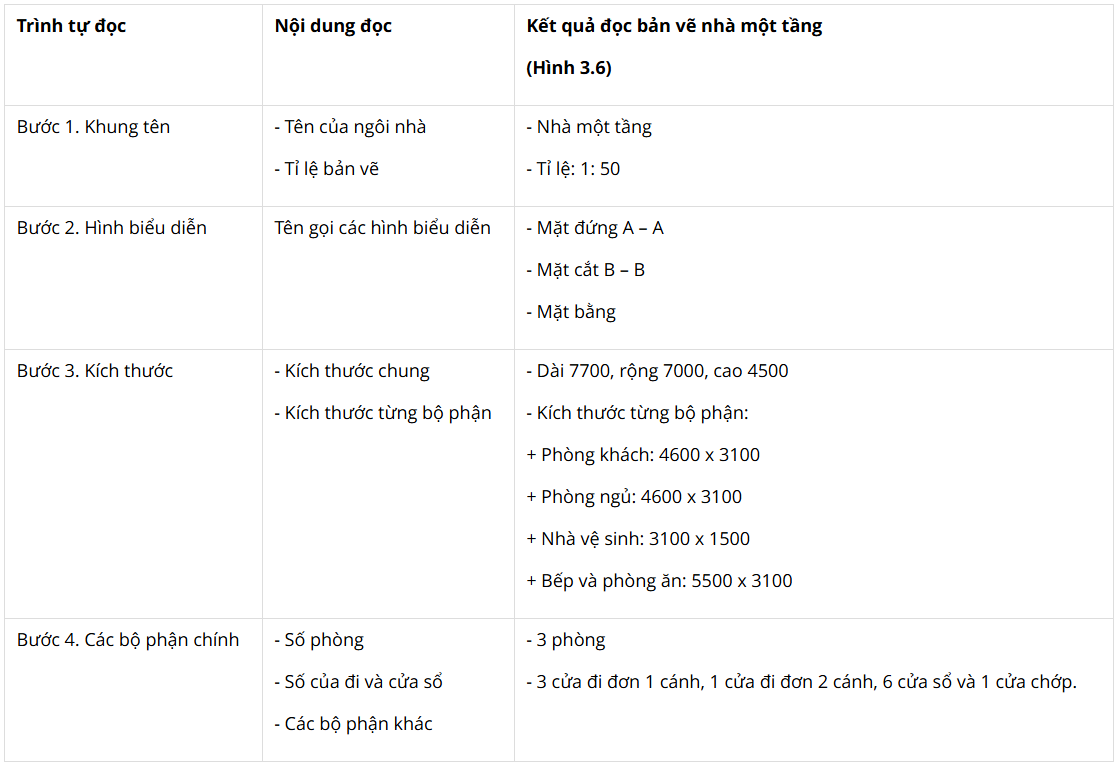

Luyện tập 3 (trang 25) Công nghệ 8 Chân trời sáng tạo Bài 3: Đọc bản vẽ nhà một tầng (Hình 3.6) theo quy trình đã học.

Trả lời:

Vận dụng

Em hãy đọc bản vẽ ở Hình 3.7 để yêu cầu bác thợ mộc đóng cho em một cái giá sách đúng như bản vẽ.

Trả lời:

1. Khung tên

- Giá sách treo tường

- Tỉ lệ: 1:10

- Xưởng mộc …

2. Bảng kê

- Thanh ngang (3), gỗ

- Thanh dọc bên (2), gỗ

- Thanh dọc ngắn (4), gỗ

- Vít (42), thép

3. Hình biểu diễn

- Hình chiếu đứng, hình chiếu cạnh

4. Kích thước

- Kích thước chung: 1200 x 650 x 200

- Khoảng cách giữa các chi tiết: 18

5. Phân tích chi tiết

- Thanh ngang (1), thanh dọc bên (2), thanh dọc ngắn (3), Vít (4).

6. Tổng hợp

- Tháo chi tiết: 4 - 3 - 2 - 1

- Lắp chi tiết: 1 - 2 - 3 - 4

- Cố định các chi tiết với nhau.
