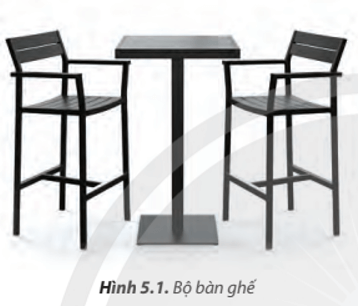

Mở đầu (trang 34) Công nghệ 8 Chân trời sáng tạo Bài 5: Muốn chế tạo bộ bàn ghế như Hình 5.1, ta phải sử dụng những phương pháp gia công nào? Quy trình thực hiện như thế nào?
Trả lời:
- Muốn chế tạo bộ bàn ghế như Hình 5.1, ta phải sử dụng những phương pháp gia công: vạch dấu, cưa, dũa, hàn.
- Quy trình thực hiện:
+ Bước 1: Vạch dấu
+ Bước 2: Cưa
+ Bước 3: Dũa
+ Bước 4: Hàn.
1. Đo và vạch dấu
Khám phá 1 (trang 34) Công nghệ 8 Chân trời sáng tạo Bài 5: Làm thế nào để đo và vạch dấu các đoạn thẳng có chiều dài lớn hơn chiều dài của thước lá?
Trả lời:
- Sử dụng thước cuộn để đo và vạch dấu các đoạn thẳng có chiều dài lớn hơn chiều dài của thước lá.

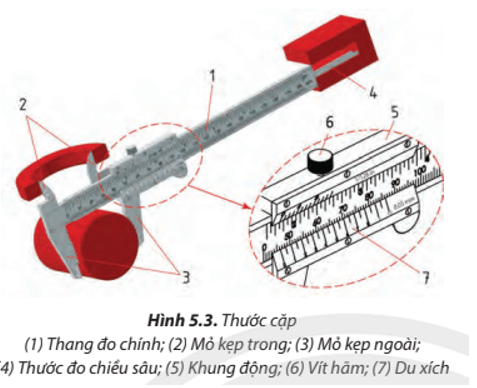

Khám phá 2 (trang 35) Công nghệ 8 Chân trời sáng tạo Bài 5: Hình 5.3 cho thấy thước cặp có thể dùng để đo những loại kích thước nào của sản phẩm?
Trả lời:
- Thước cặp có thể dùng để đo những loại kích thước của sản phẩm như: độ dày, đường kính trong và ngoài, chiều sâu lỗ.
Khám phá 3 (trang 35) Công nghệ 8 Chân trời sáng tạo Bài 5: Khi đo lỗ tròn, làm thế nào để bào đảm khoảng cách đo được chính là đường kính cần đo?
Trả lời:
- Đo bằng thước cặp với thao tác đúng

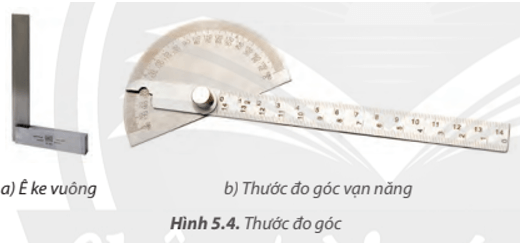

Khám phá 4 (trang 35) Công nghệ 8 Chân trời sáng tạo Bài 5: Thước đo góc ở Hình 5.4 có điểm gì khác với thước đo góc thường sử dụng vẽ trên giấy?
Trả lời:
- Thước đo ở hình 5.4 khác với thước đo góc thường sử dụng trên giấy là đây là thước đo góc vạn năng.
2. Cưa
Khám phá 5 (trang 37) Công nghệ 8 Chân trời sáng tạo Bài 5: Khi muốn cưa gỗ hoặc kim loại, có thể sử dụng cùng một loại cưa được không? Vì sao?
Trả lời:
- Không thể dùng cưa gỗ để cưa sắt được vì lưỡi cưa gỗ có răng cưa lớn hơn và thưa hơn so với cưa sắt. Nên khi sử dụng cưa gỗ để cưa sắt sẽ làm cho răng cưa dễ bị uốn méo hoặc gãy. Do đó, ta cần phải sử dụng cưa sắt, nó có lưỡi cưa làm bằng loại thép tốt, răng cưa nhỏ.

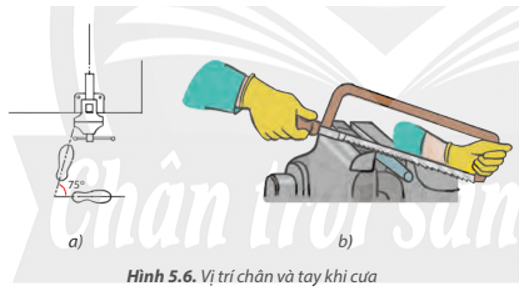

Khám phá 6 (trang 37) Công nghệ 8 Chân trời sáng tạo Bài 5: Quan sát Hình 5.6, em hãy mô tả vị trí chân và tay khi cưa.
Trả lời:
- Chân: đứng thẳng, khối lượng cơ thể phân đều lên hai chân, vị trí đứng so với bàn kẹp ê tô tạo góc 75o.
- Tay: tay thuận nắm cán cưa, tay còn lại nắm đầu kia của khung cưa.
Khám phá 7 (trang 37) Công nghệ 8 Chân trời sáng tạo Bài 5: Trong quá trình cưa kim loại có thể xảy ra những tai nạn như thế nào? Làm thế nào để phòng tránh?
Trả lời:
- Những tai nạn xảy ra khi cưa kim loại:
+ Mạt cưa rơi vào mắt.
+ Vật cưa rơi vào chân.
+ Cưa vào bản thân.
- Cách phòng tránh:
+ Mặc trang phục bảo hộ lao động.
+ Sử dụng cưa đảm bảo an toàn kĩ thuật.
+ Khi cưa gần đứt phải đẩy cưa nhẹ hơn và đỡ vật để không rơi vào chân.
+ Không dùng tay gạt mạt cưa hoặc thổi vào mặt cưa tránh vào mắt.
3. Đục

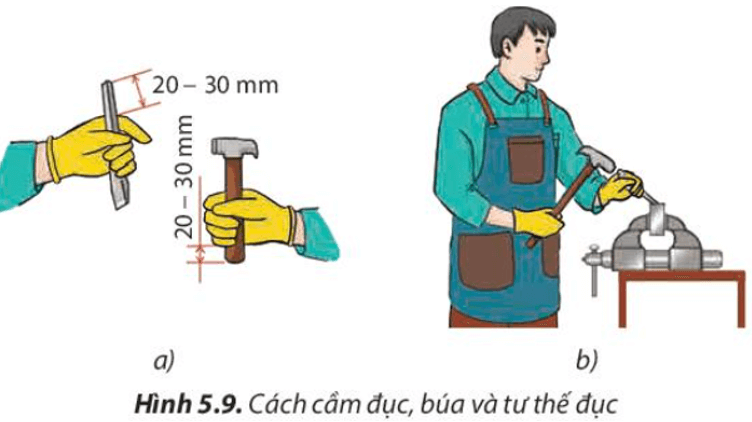

Khám phá 8 (trang 38) Công nghệ 8 Chân trời sáng tạo Bài 5: Quan sát Hình 5.9 và mô tả cách cầm đục và cầm búa?
Trả lời:
- Cách cầm đục và cầm búa: cầm búa ở tay thuận, tay kia cầm đục, các ngón tay cầm chặt vừa phải để dễ điều chỉnh.
Khám phá 9 (trang 38) Công nghệ 8 Chân trời sáng tạo Bài 5: Khi thực hiện phương pháp đục có thể xảy ra những tai nạn như thế nào?
Trả lời:
* Những tai nạn xảy ra khi sử dụng phương pháp đục:
- Búa, đục không đảm bảo (nứt, vỡ, đầu búa không tra vào cán chắc chắn), cầm bú, đục không chắc chắn dễ gây va đập vào người lao động.
- Tư thế đứng đục không đúng cách dẫn tới bệnh vẹo cột sống.
* Cách phòng tránh:
- Mặc trang phục bảo hộ lao động.
- Chọn búa có cán không bị vỡ, nứt, đầu búa tra vào cán chắc chắn.
- Chọn đục không bị mẻ lưỡi.
- Phải có lưới chắn phoi ở phía đối điện với người đục.
- Cầm đục, búa chắc chắn, đánh búa đúng đầu đục.
4. Dũa

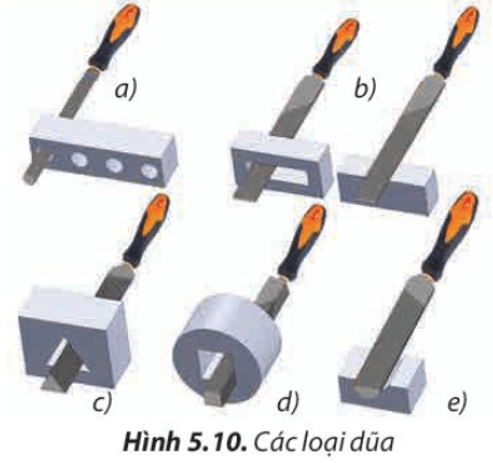

Khám phá 10 (trang 39) Công nghệ 8 Chân trời sáng tạo Bài 5: Em hãy mô tả cấu tạo và công dụng của từng loại dũa trong Hình 5.10
Trả lời:

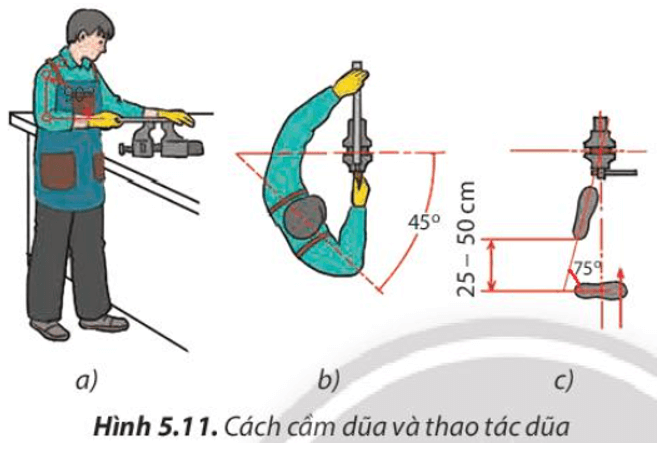

Khám phá 11 (trang 40) Công nghệ 8 Chân trời sáng tạo Bài 5: Em có nhận xét như thế nào về tư thế đứng và cách cầm dũa (Hình 5.11) so với tư thế đứng và cách cầm cưa?
Trả lời:
- Tư thế đứng và cách cầm dũa so với tư thế đứng và cách cầm cưa là gần giống nhau
+ Chân phải hợp với chân trái 1 góc 75o, chân phải hợp với trục của êtô 1 góc 45o.
+ Tay thuận cầm cán dũa, tay còn lại đặt lên đầu dũa, thân của người thợ tạo với góc 45o so với cạnh của má ê tô.
Khám phá 12 (trang 40) Công nghệ 8 Chân trời sáng tạo Bài 5: Vì sao cần giữ dũa luôn thăng bằng trong quá trình dũa?
Trả lời:
- Nếu trong quá trình dũa mà dũa không được giữ thăng bằng thì bề mặt gia công sẽ không bằng phẳng, không mịn, chỗ thấp chỗ cao, không đạt đúng yêu cầu.
Khám phá 13 (trang 40) Công nghệ 8 Chân trời sáng tạo Bài 5: Theo em, cần thực hiện như thế nào để tránh gặp tại nạn trong quá trình dũa?
Trả lời:
- Mặc trang phục bảo hộ lao động.
- Bàn ê tô phải chắc chắn, vật dũa phải được kẹp chặt.
- Không được dùng dũa nứt cán hoặc không có cán.
- Không thổi phoi để tránh phoi bắn vào mắt.
Luyện tập
Luyện tập 1 (trang 41) Công nghệ 8 Chân trời sáng tạo Bài 5: Cho một sản phẩm như Hình 5.12. Hãy nêu tên các loại dụng cụ đo và gia công cầm tay cần thiết để gia công sản phẩm này.
Trả lời:
Các loại dụng cụ đo và gia công cầm tay cần thiết để gia công sản phẩm này:
- Thước đo độ dài
- Cưa
- Đục
- Dũa.

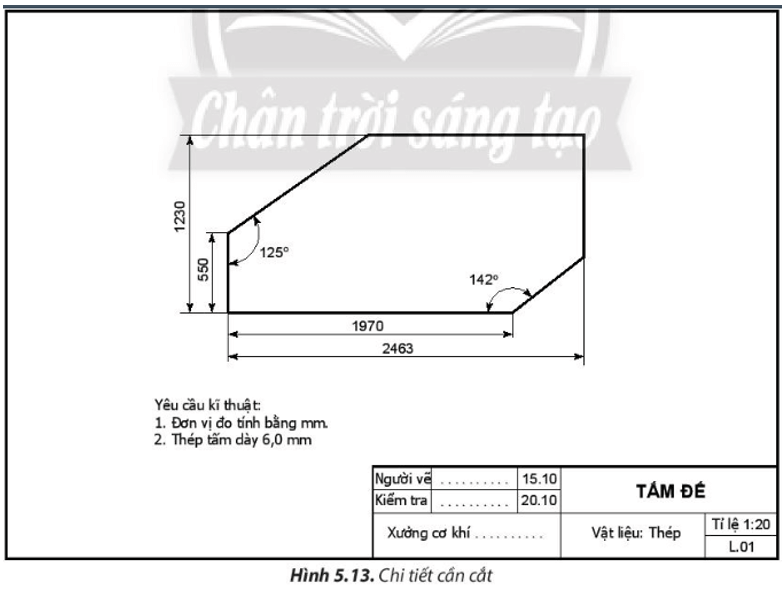

Luyện tập 2 (trang 41) Công nghệ 8 Chân trời sáng tạo Bài 5: Một người thợ cơ khí cần cắt một chi tiết có kích thước như Hình 5.13 trên một tấm thép nguyên liệu khổ 1 500 x 6 000 mm. Người thợ cần phải vẽ dấu lên tấm thép trước khi gia công. Vậy người thợ cần phải sử dụng các dụng cụ nào, kiểm tra điều gì và thực hiện công việc như thế nào?
Trả lời:
Dụng cụ: Thước đo độ dài - thước cuộn, thước cặp, thước đo góc, dụng cụ vạch dấu.
Kiểm tra: kích thước, độ dày tấm thép, các góc.
Thực hiện:
- Bôi vôi, phấn màu lên bề mặt tấm thép tại những vị trí cần vạch dấu.
- Kết hợp các dụng cụ (thước cuộn, thước đo góc) để vẽ hình dạng của chi tiết lên phôi
- Vạch các đường bao của tiết hoặc dùng chấm dấu chấm theo đường bao.

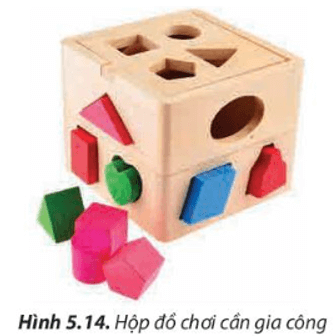

Luyện tập 3 (trang 42) Công nghệ 8 Chân trời sáng tạo Bài 5: Nếu được cung cấp một hộp dụng cụ cầm tay với đầy đủ các dụng cụ cần thiết để gia công một hộp đồ chơi bằng gỗ như Hình 5.14, em sẽ gia công món đồ chơi này như thế nào?
Trả lời:
Em sẽ gia công theo các bước như sau:
- Cưa và đục các khối như hình.
- Dũa các khối cho nhẵn.
Vận dụng
Kể một dụng cụ trong cuộc sống xung quanh em mà theo em có thể sử dụng các loại dụng cụ gia công cầm tay để gia công. Trình bày các phương pháp gia công để tạo ra loại vật dụng đó.
Trả lời:
Gia công kệ sách mini
- Dụng cụ: Thước đo độ dài - thước cuộn, thước cặp, thước đo góc, dụng cụ vạch dấu, cưa, đục, búa, dũa.
- Thực hiện:
- Vạch dấu:
+ Bôi vôi, phấn màu lên bề mặt tấm gỗ tại những vị trí cần vạch dấu.
+ Kết hợp các dụng cụ (thước cuộn, thước đo góc) để vẽ hình dạng của chi tiết lên phôi
+ Vạch các đường bao của tiết hoặc dùng chấm dấu chấm theo đường bao.
- Cưa: cưa theo đường vạch dấu.
- Đục: đục các chi tiết bằng búa, đục.
- Dũa: dũa bề mặt đạt độ nhẵn theo yêu cầu.
