Câu hỏi ôn tập
Câu hỏi 1: Bản vẽ kĩ thuật là gì? Bản vẽ kĩ thuật dùng để làm gì?
Trả lời:
- Bản vẽ kĩ thuật là tài liệu trình bày các thông tin kĩ thuật của sản phẩm dưới dạng các hình vẽ và các kí hiệu theo tiêu chuẩn quốc gia và quốc tế.
- Bản vẽ kĩ thuật dùng để chế tạo, thi công, kiểm tra đánh giá sản phẩm hoặc để hướng dẫn lắp ráp, vận hành và sử dụng sản phẩm.
Câu hỏi 2: Vị trí các hình chiếu trên bản vẽ theo phương pháp chiếu góc thứ nhất được bố trí như thế nào?
Trả lời:
- Vị trí các hình chiếu trên bản vẽ theo phương pháp chiếu góc thứ nhất được bố trí: Hình chiếu bằng đặt dưới hình chiếu đứng, hình chiếu cạnh đặt bên phải hình chiếu đứng.
Câu hỏi 3: Nêu đặc điểm hình chiếu của các khối hình học: hình hộp chữ nhật, hình lăng trụ đều, hình chóp đều, hình trụ, hình nón và hình cầu.
Trả lời:
- Hình hộp chữ nhật, hình lăng trụ, hình chóp đều: hình chiếu có dạng là hình dạng các mặt bao của nó.
- Hình trụ, hình nón, hình cầu: hình chiếu mặt đáy là hình tròn; các hình chiếu theo các hướng còn lại của hình trụ , hình nón là các đa giác; của hình cầu là các hình tròn giống nhau.
Câu hỏi 4: So sánh trình tự đọc bản vẽ lắp và bản vẽ chi tiết.
Trả lời:
- Giống nhau
+ Đều là bản vẽ kĩ thuật.
+ Đều có các khung tên, hình biểu diễn và các kích thước.
- Khác nhau:
+ Bản vẽ chi tiết có yêu cầu kĩ thuật và chỉ biễu diễn 1 chi tiết.
+ Bản vẽ lắp có bảng kê, phân tích chi tiết, tổng hợp và biễu diễn được nhiều chi tiết.
Câu hỏi 5: Nêu trình tự đọc bản vẽ nhà
Trả lời:
Trình tự đọc bản vẽ nhà:
- Bước 1: Khung tên
- Bước 2: Hình biểu diễn
- Bước 3: Kích thước
- Bước 4: Các bộ phận chính

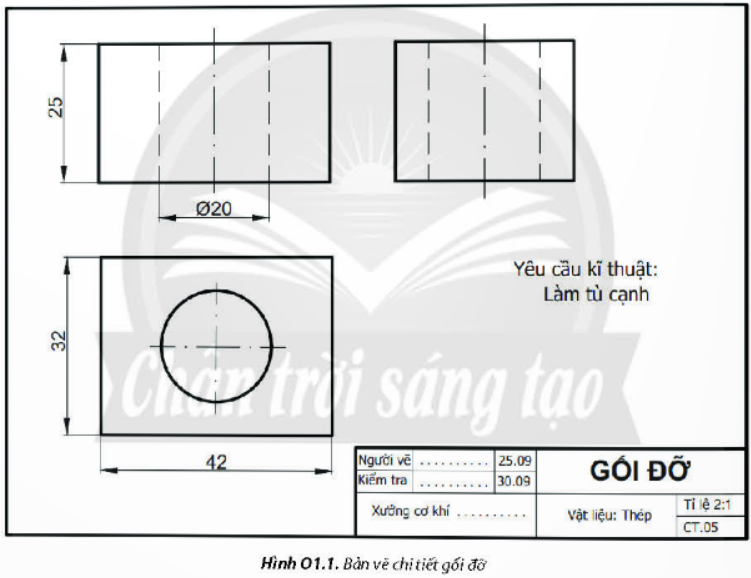

Câu hỏi 6: Đọc bản vẽ chi tiết gối đỡ ở Hình O1.1 theo trình tự đã học.
Trả lời:
- Khung tên:
+ Tên gọi: Gỗi đỡ
+ Vật liệu: thép
+ Tỉ lệ: 2:1
- Hình biểu diễn: hình chiếu đứng, hình chiếu cạnh, hình chiếu bằng.
- Kích thước:
+ Chiều dài 42 mm
+ Chiều rộng 32 mm
+ Bề dày: 25 mm
+ Đường kính trong 20 mm
- Yêu cầu kĩ thuật:
+ Làm tù cạnh
